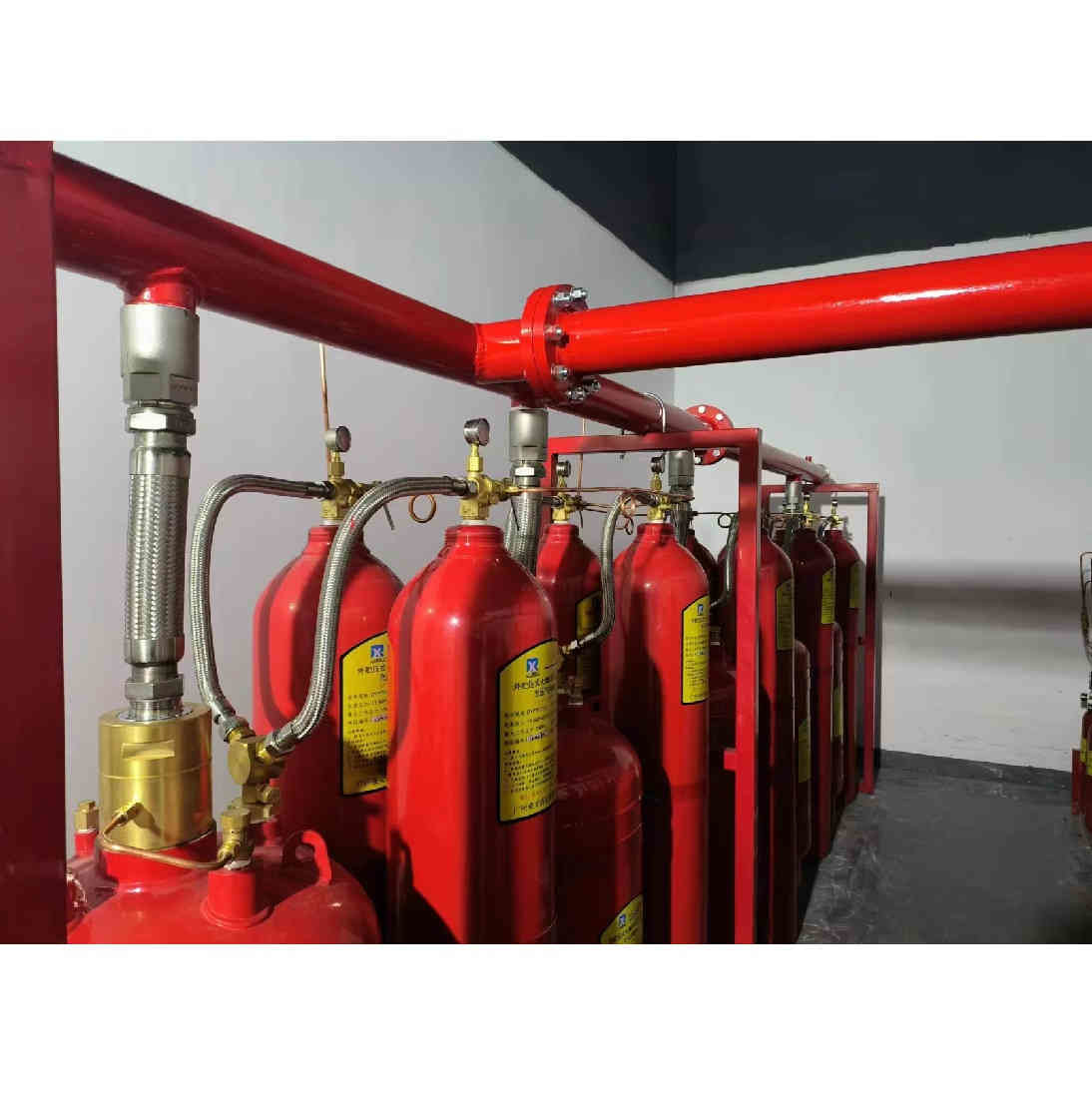

Heptafluoropropan yangın söndürme sistemi (FM200):
Heptafluoropropan (HFC-227ea), Amerika Birleşik Devletleri Great Lakes Corporation tarafından kimyasal söndürme için geliştirilen temiz bir gaz yangın söndürme maddesi.Renksiz., kokusuz, düşük toksik, iletkenlik içermez ve korunan nesneyi kirletmez.Çevre koruma gereksinimlerini karşılarBu aşamada halon yangın söndürme maddesinin ideal bir yerine geçiyor.
Boru ağının düzenine göre sınıflandırma:
1Kombine dağıtım yangın söndürme sistemi

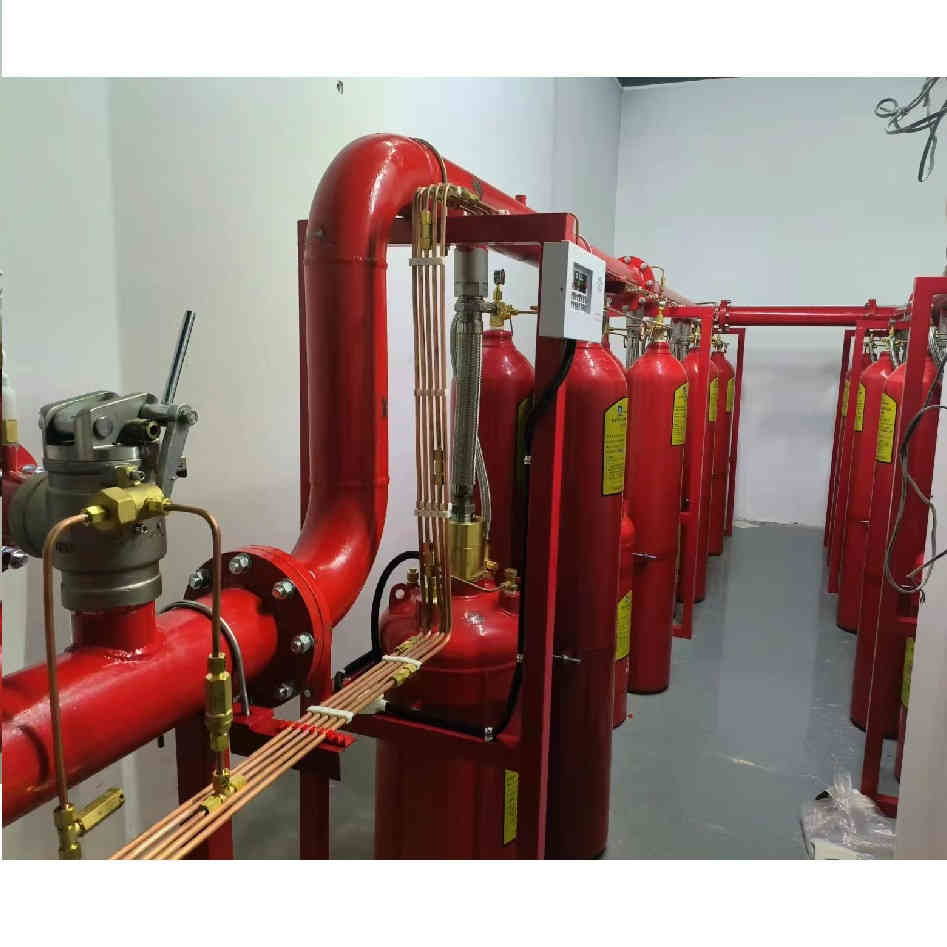

Çoklu koruma bölgelerini korumak için bir grup yangın söndürme ajanı depolama cihazı kullanan bir yangın söndürme sistemi.Birden fazla gövde dalları yangın söndürme ajan ana borusundan ayrılabilir, ve seçiciler, yangın söndürme ihtiyacına göre yangın söndürme ajanını yangın alanına taşımak için ayarlanır.
2Birim bağımsız yangın söndürme sistemi
Koruma bölgesini korumak için bir veya bir grup yangın söndürücü depolama konteynerini kullanan bir yangın söndürme sistemi.
Boru hattı ağından bağımsız tip:
3- Gaz yangın söndürme sisteminin bileşimi ve çalışma prensibi
Yangın söndürme maddesi depolama silindir: Yangın söndürme maddesi için kullanılır.
Başlatma gaz silindir: Elektrik, gaz ve manuel gibi birden fazla işlevle açılabilen çok fonksiyonel bir solenoid valfinden oluşur.ve koruma alanının yangın söndürme kontrolü için bir başlangıç gaz kaynağı sağlamak için boru hattı yoluyla seçim valfi ve konteyner valfi ile bağlantılıdırSürücü gaz depolama basıncı 4.5MPa'dır.
[8L azot silindir]
Sinyal geri bildirim aygıtı (basınç anahtarı): Gaz ateş söndürme kontrol paneline püskürtüldükten sonra basınç sinyalini geri bildirir.
Tek yönlü valf: hortum ve manifold arasında monte edilir, amacı, birden fazla silindir birlikte yerleştirildiğinde bir silindirlerin çıkarılmasını veya püskürtülmesinden sonra püskürtülmesini önlemektir.Eğer belli bir koruma bölgesinde yangın çıkarsa ve yangın söndürme maddesinin püskürtülmesi gerekiyorsa, yangın söndürme maddesi manifold'dan akıyor veya püskürtülmüş silindirlere geri akıyor.
Hortum: Konteyner valfi ve koleksiyonu bağlamak için kullanılır, yangın söndürme maddesini taşır ve yangın söndürme maddesinin salınmasından kaynaklanan titreşimi azaltır.
Güvenlik valfi: koleksiyonun bir ucunda monte edilir ve güvenli basınç indiriminde rol oynar.
Manifold: her bir yangın söndürme şişesinin yangın söndürme maddesinin manifold'a toplandıktan sonra şişe grubunun rafına monte edilir.Her ilgili bölgenin seçme valfi ve dal boru ağı üzerinden koruma alanına taşınır..
Seçim valfi: kombine dağıtım sisteminde,Yangın söndürme maddesinin akış yönünü kontrol etmek için her koruma alanının dal borusunun başında monte edilir., yangın söndürme maddesini korunan bölgeye dağıtma amacına ulaşmak için.
Birleştirilmiş dağıtım yangın söndürme sisteminin tahrik havalı borusunda hava akışının yönünü kontrol etmek için kullanılan gaz ile kontrol edilen tek yönlü valf.
Konteyner valfi: yangın söndürme şişesine monte edilmiş, yangın söndürme maddesi, konteyner valfi ile şişeye doldurulabilir.ve yangın söndürme maddesi sızıntı önlemek için mühürlenmiştirYangını söndürmek gerektiğinde, yangını söndürmek için yangın söndürme ajanını serbest bırakmak için konteyner valfi açılır.
Boru hattı nozlu: basınçlı yangın söndürme maddesini taşımak ve püskürtmek için kullanılır.
Gaz yangın söndürme sistemi çalışma süreci:
